RJ11接口和RJ45接口很类似，但只有4根针脚（RJ45为8根）。在计算机系统中，RJ11主要用来联接modem调制解调器。

中文名： RJ11
特尔点： 4根针脚
作用： 联接modem调制解调器
RJ：  已注册的插孔
已注册的插孔： Registered Jac
来源：  贝尔系统

概述
RJ11通常指的是6个位置(6针)模块化的插孔或插头。这种接插件没有国际化的标准并且在通用综合布线标准中提及。而且，这个名称往往也用于4针版本的模块化接插件，从而引起混乱。

RJ释义

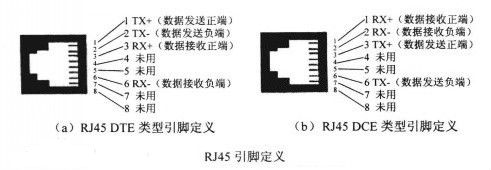

rj45定义
在通用综合布线标准里，没有单独提及‘RJ11’的论述，所有的连接器件必须是8针。因此RJ11和RJ45的协同工作和兼容性还没有成文。

RJ这个名称代表已注册的插孔（Registered Jack），是来源于贝尔系统的USOC (Universal Service Ordering Codes，通用服务分类代码) 代码。USOC 是一系列已注册的插孔及其接线方式，是由贝尔系统开发的，用于将用户的设备连接到公共网络。FCC 规定控制着这一目的的应用。FCC （联邦通信委员会）代表美国政府发布了一个文档规定了RJ11。

RJ11是用于西部电子公司（Western ElectricCo）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW， 这里的x表示‘活性’，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针最外面的两个触点(1和6) 不用，WE2W 只使用中间两针。对于RJ11，信息来源是矛盾的，它可以是2或者4芯的6针接插件。更加混淆的是，RJ11并不仅是用于代表6针接插件，它还指4针的版本。

RJ45 和RJ11区别

不同的标准，不同的尺寸 (RJ11有6P6C\6P4C\4P4C\4P2C，其中C代表水晶头的金针数；RJ45有8P8C)
由于两者的尺寸不同（RJ11为4或6针，RJ45为8针连接器件），显然RJ45插头不能插入RJ11插孔。反过来却在物理上是可行的（RJ11插头比RJ45插孔小）， 由此让人误以为两者应该或者能够协同工作。实际上不是这样。强烈建议不要将RJ11插头用于RJ45插孔。

因为RJ11不是国际标准化的，其尺寸，插入力度，插入角度等等没有统一依照国际标准接插件设计要求，因此不能确保能够具有互操作性。它们甚至引起两者的破坏。由于RJ11插头比RJ45插孔小，插头两边的塑料部分将会损坏插入的插孔的金属针。

RJ45是布线系统中信息插座（即通信引出端）连接器的一种，连接器由插头（接头、水晶头）和插座（模块）组成。RJ是Registered Jack的缩写，意思是“注册的插座”。在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45是标准8位模块化接口的俗称。

设计原理编辑

RJ45由插头和插座组成，这两种元器件组成的连接器连接于导线之间，以实现导线的电气连续性。

RJ45模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。由于弹片与插孔间的摩擦作用，电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制，这样当模块化插头插入时，插头和插孔的界面外可产生最大的拉拔强度。RJ45模块上的接线模块通过“U”形接线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ45模块。

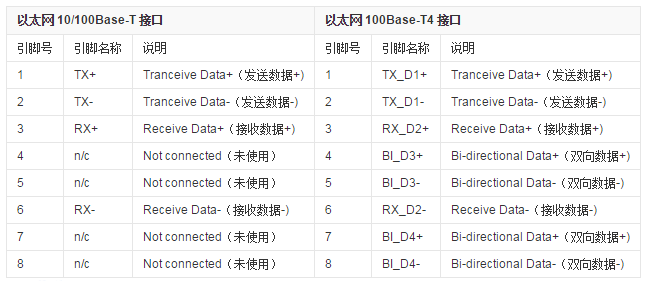

引脚信号定义表:


插头/水晶头
作用

RJ45插头又称为RJ45水晶头（RJ45 Modular Plug），用于数据电缆的端接，实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能；接点三叉簧片镀金厚度为50μm，满足超5类传输标准，符合T568A和T568B线序；具有防止松动、插拔、自锁等功能。

RJ45插头是铜缆布线中的标准连接器，它和插座（RJ45模块）共同组成一个完整的连接器单元。这两种元件组成的连接器连接于导线之间，以实现导线的电气连续性。它也是综合布线技术成品跳线里的一个组成部分，RJ45水晶头通常接在对绞电缆的两端。在规范的综合布线设计安装中，这个配件产品通常不单独列出，也就是不主张用户自己完成双绞线与RJ45插头的连接工作。

分类

RJ45插头分为非屏蔽和屏蔽两种。屏蔽RJ45插头外围用屏蔽包层覆盖，其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头，与屏蔽模块搭配使用。
RJ45插头常使用一种防滑插头护套，用于保护连插头、防滑动和便于插拔，此外，它还有各种颜色选择，可以提供与嵌入式图标相同的颜色，以便于正确连接[6]  。

线序连接

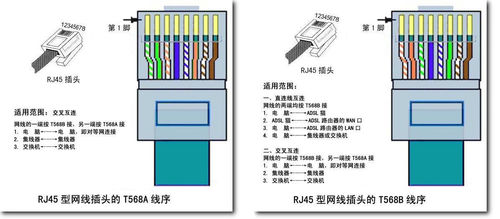

信息模块或RJ45连插头与双绞线端接有T568A或T568B两种结构，它们是TIA/EIA-568-A和TIA/EIA-568-B综合布线标准支持的结构。二者的区别是橙/橙白分别与绿/绿白的位置交换。为达到最佳兼容性，制作直通线时一般采用T568B标准。RJ45水晶头针顺序号应按照如下方法进行观察：将RJ45插头正面（有铜针的一面）朝自己，有铜针一头朝上方，连接线缆的一头朝下方，从左至右将8个铜针依次编号为1～8。

从引针1至引针8对应线序为：

T568A：① 白-绿、② 绿、③ 白-橙、④ 蓝、⑤ 白-蓝、⑥ 橙、⑦ 白-棕、⑧ 棕
口诀1：绿蓝橙棕，浅色在前，三五互换
口诀2：白绿绿，白橙蓝，白蓝橙，白棕棕

T568B：① 白-橙、② 橙、③ 白-绿、④ 蓝、⑤ 白-蓝、⑥ 绿、⑦ 白-棕、⑧ 棕
口诀1：橙蓝绿棕，浅色在前，三五互换
口诀2：白橙橙，白绿蓝，白蓝绿，白棕棕

两种国际标准并没有本质的区别，只是颜色上的区别，需要注意的是在连接两个RJ45水晶头时必须保证：1、2脚对是一个绕对，3、6脚对是一个绕对，4、5脚对是一个绕对，7、8脚对是一个绕对。在同一个综合布线系统工程中，只能采用一种连接标准。制作连接线、插座、配线架等一般较多地使用TIA/EIA-568-B标准，否则，应标注清楚。

电缆需与同类的连接器件端接。比如，5e类和6类的连接器，在外观上很相似，但在物理机构上是有差别的。如果把一条5e类电缆与一个3类标准连接器或配线盘端接，就会把电缆信道的性能降低为3类。所以为了保证电缆的性能指标，模块连接器也必须达到相应的标准。

网络传输线分为直通线、交叉线和全反线。直通线用于异种网络设备之间的互连，例如，计算机与交换机。交叉线用于同种网络设备之间的互连，例如，计算机与计算机。全反线用于超级终端与网络设备的控制物理接口之间的连接。

插座/模块

规格

常用的RJ45非屏蔽模块高2cm、宽2cm、厚3cm、塑体抗高压、阻燃，可卡接到任何M系列模式化面板、支架或表面安装盒中，并可在标准面板上以90°（垂直）或45°斜角安装，特殊的工艺设计至少提供750次重复插拔。模块使用了T568-A和T568-B布线通用标签。这种模块是综合布线系统中应用最多的一种模块，无论从三类、五类、还是超五类和六类，它的外形都保持了相当的一致。

分类

不同厂商的信息模块的接线结构和外观也不一致，分类方法也不一样。
按RJ45模块的安装位置来分，分为埋入型、地毯型、桌上型和通用型四个标准。
按屏蔽性能分为非屏蔽模块和屏蔽模块。当安装屏蔽电缆系统时，整个链路都必须屏蔽，包括电缆和连接件，都需要用屏蔽的信息模块。

根据模块端接时是否需要打线来分，信息模块有打线式与免打线式信息模块。打线式信息模块需用专用的打线工具将双绞线导线压入信息模块的接线槽内。免打线工具设计也是模块的人性化设计的一个体现，这种模块端接时无需用专用刀具。

按照接线部位的不同，分为在上部端接和尾部端接两种，大部分产品采用上部端接方式。

特殊设计

内置防尘盖系列插座具有一个弹簧承载的内置防尘盖，在插入和拔出跳线插头时，防尘盖可以自动缩进和弹出。此外，其独有的弹簧支撑的“门”保证了跳线插头绝不会只插入一部分，而影响稳定的数据传输。带防尘盖的传统插座通常都要求使用两只手才能打开防尘盖，插入跳线，而Molex企业布线网络设内置防尘盖插座则允许使用一只手插入跳线，其使用起来更加简便。另外，在每次连接/断开时，“门”会擦净针脚，可以全面防止尘土和杂质进入连接器，使插座获得最大的保护和保证可靠的资信传输能力。Molex内置防尘盖的插座外观紧凑（高21mm×宽21mm×厚26mm），在每个工作站上实现了最大密度。在一个标准尺寸的长方形墙上面板中，可以容纳最多6个插座；在一个配有防尘盖的标准尺寸的正方形墙上面板中，可以容纳最多4个插座。其密度相当于传统插座的两倍。
为方便使用者插拔安装，可以使用45°斜角操作。为达到这一目标，在标准模块加上45°斜角的面板完成，也可以将模块安装端直接设计成45°斜角。

性能指标

RJ45的性能指标同样包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。RJ45的性能技术说明：接触电阻为2.5mΩ，绝缘电阻为1000mΩ，抗电强度为DC1000V（AC700V）时，一分钟无击穿和飞弧现象；卡接簧片表面镀金或镀银，可接线径为0.4mm～0.6mm；插头插座可重复插拔次数不小于750次；8线接触针镀金509（inch）。
在这些性能指标要求中，串扰是设计时考虑的一个重要因素，为了使整个链路有更好的传输性能，在插座中常采用串扰抵消技术，串扰抵消技术能够产生与从插头引入的干扰大小相同、极性相反的串音信号来抵消串扰。如果由模块化插头引入的串音干扰用“++++”表示，插座产生的相反的串音则用“----”表示。当两个串音信号的大小相等，极性相反时，总的耦合串音干扰信号的大小为零。

区分RJ45和RJ11接口

在家用的ADSL Modem（调制解调器）上还会有RJ11接口，它比RJ45接口略小，主要用来连接电话线使用。需要说明的是，RJ11接口为4或6针，而RJ45则为8针接口，所以RJ45插头不能插入RJ11接口，反之RJ11插头也不能插入RJ45接口（虽然在物理接口上是可以实现的），在实际使用中一定要区分清楚。
插头系列产品技术参数

电气性能

额定电流：1.5 AMPS@25℃
额定电压：125 V AC
绝缘电阻：1000 MΩMin.@500V DC EIA-364-21C
耐压强度：1000 V AC RMS或1500 V DC @ 0.5mA 50 Hz或60 Hz一分钟EIA-364-20B
接触电阻：40 mΩMax. EIA-364-23B

机械性能
配合强度：57.83N Min. EIA-364-98
使用寿命：1000次插拔 Min. EIA-364-9C

环境性能
工作温度：-20℃~+70℃
储存温度：-10℃~+40℃ 相对湿度<80% GB 10753-89

材料
塑壳：聚碳酸酯PC
阻燃等级：UL94V-0 ■UL94V-1 ■UL94V-2 ■UL94-HB
金片：■0.35mm■0.30mm厚，■磷铜合金■黄铜， 镀镍后镀金
可选镀金厚度：■G/F inch ■3u inch ■6u inch ■15u inch ■30u inch ■50u inch

PLUG PRODUCT SPECIFICATION

ELECTRICAL
CURRENT RATING：1.5 AMPS@25℃
VOLTAGE RATING：125 V AC
INSULATION RESISTANCE：1000 MΩMin.@500V DC EIA-364-21C
WITHSTAND VOLTAGE：1000 V AC RMS OR 1500 V DC @ 0.5mA 50 Hz/60 Hz 1 Minute EIA-364-20B
CONTACT RESISTANCE：40 mΩMax. EIA-364-23B

MECHANICAL
RETENTION STRENGTH：57.83N Min. EIA-364-98
DURABILITY：1000 MATING CYCLES Min.

ENVIRONMENTAL
OPERATION TEMPERATURE：-20℃~+70℃
STORAGE TEMPERATURE：-10℃~+40℃ RELATIVE HUMIDITY<80%

MATERIAL
HOUSING：PC ;
FLAMMABILITY CLASS :■UL94V-0 ■UL94V-1 ■UL94V-2 ■UL94-HB
TERMINAL：THICKNESS■0.35mm ■0.30mm，■PHOSPHOR BRONZE ■BRASS
SELECTIVE GOLD PLATING OVER NICKEL
GOLD PLATING：■G/F inch ■3u inch ■6u inch ■15u inch ■30u inch ■50u inch
RJ45/RJ11插座系列产品技术参数

电气性能
额定电流： 1.5 AMPS
额定电压： 125 V AC
绝缘电阻： 1000 MΩ Min. @ 500V DC  EIA-364-21C
耐压强度： 1000 V AC 或 1500V DC RMS @ 0.5mA 50 Hz 或 60 Hz 一分钟  EIA-364-20B
接触电阻： 1XN圆针35 mΩ Max.（）1XN扁针45 mΩMax.（  ）
2XN圆针40 mΩ Max.（ ）2XN扁针50 mΩMax.（ ）  EIA-364-23

机械性能
插入/拔出力： 22N / 2.27kg  Max.  EIA-364-13B
配合强度： 封闭型插座57.83N Min.（  ） EIA-364-98 ; 开口型插座30N Min. （ ）
使用寿命： 750次插拔  Min.  EIA-364-9C

环境性能
工作温度： -40℃~+85℃ (   )   -20℃~+70℃ (   ) (适用PC,ABS)
储存温度： -10℃~+40℃  相对湿度<80%     GB 10753-89

材料
塑壳： PBT（  ）PA46（   ）PA66（   ）ABS（   ）PC（   ）,（   ）, UL94V-0 OR UL94V-2
端子： 直径0.46mm（  ）或 厚度0.35mm（   ） 磷青铜， 镀镍后镀金
可选镀金厚度： Fu inch（   ）  G/F inch（   ）  3u inch（   ）  6u inch（   ）
15u inch（   ） 30u inch（   ）  50u inch（   ）

RJ45/RJ11 SERIES JACK PRODUCT SPECIFICATION

ELECTRICAL
CURRENT  RATING： 1.5 AMPS
VOLTAGE  RATING： 125 V AC
INSULATION  RESISTANCE： 1000 MΩ Min. @ 500V DC  EIA-364-21C
WITHSTAND  VOLTAGE： 1000 V AC OR 1500V DC RMS @ 0.5mA 50 Hz / 60 Hz 1 Minute  EIA-364-20B
CONTACT  RESISTANCE： 1XN ROUND PIN 35 mΩ Max.（  ）1XN FLAT PIN 45 mΩMax.（  ）
2XN ROUND PIN 40 mΩ Max.（ ）2XN FLAT PIN 50 mΩMax.（ ）  EIA-364-23

MECHANICAL

MATING/UNMATING  FORCE：22N / 2.27kg Max.  EIA-364-13B
RETENTION  STRENGTH：57.83N  Min.（   ） EIA-364-98  ;  30N Min. （   ）
DURABILITY： 750  MATING/UNMATING  CYCLES  Min.

ENVIRONMENTAL

OPERATION  TEMPERATURE：-40℃~+85℃ (   )   -20℃~+70℃ (   )
STORAGE  TEMPERATURE：  -10℃~+40℃  RELATIVE HUMIDITY<80%

MATERIAL
HOUSING：PBT（   ）PA46（   ）PA66（   ）ABS（   ）PC（   ）,（   ） , UL94V-0 OR UL94V-2
TERMINAL： DIAMETER  0.46mm（   ），THICKNESS  0.35mm（   ） PHOSPHOR  BRONZE,

SELECTIVE  GOLD  PLATING  OVER  NICKEL
GOLD  PLATING： Fu inch （   ）  G/F inch（  ）  3u inch（   ）  6u inch（   ）
15u inch（   ） 30u inch（   ）  50u inch（   ）

注：“括号部分为可选项”！
PREFACE

This document, TIA-1096, Telecommunications – Telephone Terminal Equipment – Connector
Requirements for Connection of Terminal Equipment to the Telephone Network, has been
established pursuant to the Federal Communication Commission’s (“FCC”) Report and Order
in the 2000 Biennial Review of Part 68 of the Commission’s Rules and Regulations, CC
Docket No. 99-216, FCC 00-400, adopted November 9, 2000 and released December 21,
2000 (“Order” or “R&O”). The Order privatized the process by which technical criteria for the prevention of harm are established for customer premises or terminal equipment that may besold for connection to the telephone network, and for the approval of such equipment to demonstrate compliance with the relevant technical criteria. The Order directed the industry to establish the Administrative Council on Terminal Attachments (“ACTA”) as the balanced and open body that would assume the Commission’s Part 68 role for those items privatized in the Order (Section 68.602). This document was created for submission to ACTA by TIA Subcommittee TR-41.9, Technical Regulatory Considerations. It is intended to fulfill the FCC’s requirement to establish technical criteria for Telephone Terminal Equipment.

Notice of Disclaimer and Limitation of Liability
THE INFORMATION PROVIDED IN THIS DOCUMENT IS PROVIDED “AS IS” AND “AS
AVAILABLE.” SUCH INFORMATION IS DIRECTED SOLELY TO PROFESSIONALS WHO
HAVE THE APPROPRIATE DEGREE OF EXPERIENCE TO UNDERSTAND AND
INTERPRET ITS CONTENTS, AND ANY AND ALL USE OF OR RELIANCE UPON THIS
INFORMATION IS AT THE USER’S OWN DISCRETION AND AT ITS OWN RISK.
ALL WARRANTIES, EXPRESS OR IMPLIED, ARE DISCLAIMED, INCLUDING WITHOUT
LIMITATION, ANY AND ALL WARRANTIES CONCERNING THE ACCURACY OF THE
INFORMATION, ITS FITNESS OR APPROPRIATENESS FOR A PARTICULAR PURPOSE
OR USE, ITS MERCHANTABILITY AND ITS NON-INFRINGEMENT OF ANY THIRD
PARTY’S INTELLECTUAL PROPERTY RIGHTS. ACTA (TOGETHER WITH ITS MEMBERS,
AFFILIATES AND SPONSORS), EXPRESSLY DISCLAIMS ANY AND ALL
RESPONSIBILITIES FOR THE ACCURACY OF THE INFORMATION AND MAKES NO
REPRESENTATIONS OR WARRANTIES REGARDING THE INFORMATION’S
COMPLIANCE WITH ANY APPLICABLE STATUTE, RULE OR REGULATION.
ACTA, AND ITS MEMBERS, AFFILIATES AND SPONSORS, EXPRESSLY DISCLAIM, AND
SHALL NOT BE LIABLE, FOR, ANY AND ALL DAMAGES, DIRECT OR INDIRECT, ARISING
FROM OR RELATING TO ANY USE OF THE INFORMATION CONTAINED HEREIN,
INCLUDING WITHOUT LIMITATION ANY AND ALL INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES (INCLUDING DAMAGES FOR LOSS OF BUSINESS, LOSS
OF PROFITS, LITIGATION, OR THE LIKE), WHETHER BASED UPON BREACH OF
CONTRACT, BREACH OF WARRANTY, TORT (INCLUDING NEGLIGENCE), PRODUCT
LIABILITY OR OTHERWISE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH
DAMAGES, EXCEPT FOR SUCH DAMAGES AS MAY RESULT DIRECTLY FROM ACTA’S
INTENTIONALLY UNLAWFUL OR GROSSLY NEGLIGENT ACTS. THE FOREGOING
NEGATION OF DAMAGES IS A FUNDAMENTAL ELEMENT OF THE USE OF THE
INFORMATION AND DATA CONTAINED HEREIN, AND THIS INFORMATION WOULD NOT

BE PUBLISHED BY ACTA WITHOUT SUCH LIMITATIONS.

下载文件

FCC全称美国联邦通讯委员会 Federal Communications Commission。直接对国会负责，通过控制无线电广播、电视、电信、卫星和电缆来协调国内和国际的通信，负责授权和管理除联邦政府使用之外的射频传输装置和设备。

下载文件

UL是美国保险商试验所（Underwriter Laboratories Inc.）的简写。UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构。 它是一个独立的、营利的、为公共安全做试验的专业机构。它采用科学的测试方法来研究确定各种材料、装置、产品、设备、建筑等对生命、财产有无危害和危害的程度；确定、编写、发行相应的标准和有助于减少及防止造成生命财产受到损失的资料，同时开展实情调研业务。UL 认证在美国属于非强制性认证，主要是产品安全性能方 面的检测和认证，其认证范围不包含产品的 EMC（电磁兼容）特性。

总之，它主要从事产品的安全认证和经营安全证明业务，其最终目的是为市场得到具有相当安全水准的商品，为人身健康和财产安全得到保证作出贡献。就产品安全认证作为消除国际贸易技术壁垒的有效手段而言，UL为促进国际贸易的发展也发挥着积极的作用。

UL始建于1894年，初始阶段UL主在靠防火保险部门提供资金维持动作，直到1916年，UL才完全自立。经过近百年的发展，UL已成为具有世界知名度的认证机构，其自身具有一整套严密的组织管理体制、标准开发和产品认证程序。UL由一个有安全专家、政府官员、消费者、教育界、公用事业、保险业及标准部门的代表组成的理事会管理，日常工作由总裁、副总裁处理。目前，UL在美国本土有五个实验室，总部设在芝加哥北部的Northbrook镇，同时在台湾, 苏州，广州和香港分别设立了相应的实验室。

ROHS 测试报告

RJ 插座

1、PBT

2、金针

RJ 水晶头

1、PC

2、金片



若贵司采购金额每月达到3万以上可以向我们申请安月结算。

供货结算协议下载

  1. 普通的 115-126之间，高的不会高于130。

  2. 用增强的PC 可以达到140左右。

  1. 简介：聚碳酸酯(简称PC)是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。

  2. 主要优点：（1）具高强度及弹性系数、高冲击强度、使用温度范围广；

    （2）高度透明性及自由染色性；

    （3）成形收缩率低、尺寸安定性良好；

    （4）耐疲劳性差；

    （5）耐候性佳；

    （6）电气特性优；

    （7）无味无臭对人体无害符合卫生安全。

  3. 主要性能：（1）机械性能：强度高、耐疲劳性、尺寸稳定、蠕变也小(高温条件下也极少有变化)；

    （2）耐热老化性：增强后的UL温度指数达120~140℃(户外长期老化性也很好)；

    （3）耐溶剂性：无应力开裂；

    （4）对水稳定性：高温下遇水易分解(高温高湿环境下使用需谨慎)。

  4. 应用：PC工程塑料的三大应用领域是玻璃装配业、汽车工业和电子、电器工业，其次还有工业机械零件、光盘、包装、计算机等办公室设备、医疗及保健、薄膜、休闲和防护器材等。PC可用作门窗玻璃，PC层压板广泛用于银行、使馆、拘留所和公共场所的防护窗，用于飞机舱罩，照明设备、工业安全档板和防弹玻璃。

测试类别 Test category  NO  测试项目 Test item  测试条件 Test condition  测试要求 Test requirement
电气特性 ELECTRICAL  1 接触电阻 Contact  Resistance
在 27℃以下，相对湿度 80%以下的环境中，插头与插座之间的接触电阻。
Mate applicable plug and expose to 27℃Max ,relative humidity 80%Max.
不大于 20mΩ
20mΩ Max
2 绝缘电阻 Insulation Resistance
在 27℃以下，相对湿度 80%以下的环境中，相邻金针通过 500V DC或 1000V AC 1分钟。
Apply 500V DC or 1000V AV for 1minute between adjacent terminal under condition of 27℃Max, relative humidity 80%Max .
大于 1000 MΩ
1000 MΩ MIN
3 耐压测试 Withstand Voltage
正常气候下，在相邻金针之间加上 1000V AC 0.5mA 1分钟。
Apply 1000V AC 0.5mA for 1minute between adjacent terminal.
无击穿及飞弧现象
No breakdown
机械特性 M ECHANICA L  4 插入力 Insert Force
将与之相配合的插头以 10mm/S的速度水平插入插座。
Insert applicable plug at a rate of 10mm/S
2C最大 17N，3C、4C最大 18N，6C、8C最大 30N
2C ：17 N MAX、3C、4C： 18N MAX、6C、8C：30N MAX
5 配合强度 Retention strength
将插头从插座中以 10mm/S的速度水平拔出。
 Pull out applicable plug at a rate of 10mm/S
封闭型插座 50N Min;开口型插座 30N Min Close Jack 50N Min;Open Jack 30N Min
6 插拔测试 Durability Test
将治具水平插入插座，再水平拔出，插拔机以 17次/分的速度反复插拔 750次。冲床插拔机以 80次/分的速度反复插拔 1000次（插座类） 。
When rated up to 750 cycles repeated at a rate of 17 cycles/min Plug punch machine to 80 beats / min, 1000 times the speed of repeated mating (socket type) .
外观、弹性良好
Appearance be OK
接触电阻小于 20mΩ
Contact resistance 20mΩ MAX
环境寿命试验 Environ ment life test  7 耐高温试验 High Temperature Resistant Test
将产品按以下标准放入产品要求的温度中经过 10分钟试验后取出放在室温中自然冷却。
According the following standard put the products into suitable water for 10 minutes, then cooling by nature.
 PC：132℃ ABS：70 PBT℃（塑壳）：210 PBT℃（插芯）：205℃ PA66（塑壳）：245  PA66 ℃（插芯）：240  PA46 ℃：265 PA9T ℃： 265  PA6T ℃：265℃ LCP：270 PPS:265℃ ℃
塑壳无熔化、变形、起泡现象
Housing without melt deformation
